產(chǎn)生氣泡在原料方面的原因分析：

(1) 如原料中水分含量過多，或易揮發(fā)成分超標，它們受熱后會產(chǎn)生大量氣體，給塑料模具的排氣系統(tǒng)增加額外負擔，若不能駕駛排走，它們會混入熔體中，生成氣泡。對此，應將這些原料進行預干燥處理。、

(2) 若原料的顆粒太小或粒徑差異較大，使得在供料過程中混入空氣太多，氣體進入熔體的機會增多，塑料產(chǎn)品易于產(chǎn)生氣泡。對此，應控制原料顆粒，并篩除細料。

(3) 注塑加工如樹脂的收縮率過大，在成型固化時易于產(chǎn)生暗泡，對此，應換用樹脂。

(4) 如在原料中混入的再生料過多，使得可揮發(fā)氣體增加，收縮率也加大，易于產(chǎn)生氣泡及暗泡。對此，應控制再生料的加入量，加入南京塑泰適合的馬來酸酐接枝相容劑可以提高材料的強度和韌性。

注塑工藝產(chǎn)品缺陷熔接不良的原因

①塑料模具澆口系統(tǒng)形式不當，澆口小，分流道小，流程長，流料陽力大，料溫下降快②料溫太低或模溫太低③塑料流動性差，有冷料摻入，冷卻速度快④模具內(nèi)有水分或潤滑劑。融料充氣過多，脫模劑過多⑤注射壓力太小或注射速度慢⑥注塑加工廠生產(chǎn)的塑料制品形狀不良，壁厚薄不均勻。使融料在薄壁處匯合⑦模具冷卻系統(tǒng)不當或排氣

PVC塑料注塑成型的工藝條件有哪些

1、模具流道比普通流道要寬、厚點，澆口要大些；主要是PVC流動性較差；2、材料在加工前最好先干燥下，干燥溫度不宜過高50度-70度左右，當然材料保存比較好的話不干燥也可以；3、控制好加工溫度，包括射嘴溫度，控制溫度是加工PVC的一個關鍵環(huán)節(jié)，如果控制不好，就很難生產(chǎn)出好的產(chǎn)品來，尤其是生產(chǎn)白色的產(chǎn)品；4、PVC冷卻相

注塑加工收縮痕的定義

加工收縮痕塑料加工收縮問題是塑料加工中最常見的問題之一，對表面質(zhì)量要求高的塑料制品，收縮更是棘手的問題。因此隨著塑料加工工藝的不斷完善，以最大限度地減少塑料加工收縮問題，提高產(chǎn)品質(zhì)量勢在必行在塑料加工注塑塑料部件較厚位置，如筋肋或突起處形成的收縮要比鄰近位置更嚴重，這是由于較厚區(qū)域的冷卻速度要比周圍

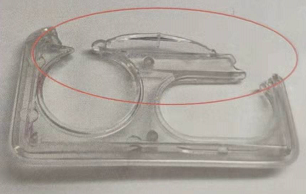

加工注塑塑料制品填充不滿的原因及解決辦法

注塑件缺陷的特征：注塑塑料制品過程不完全，因為模腔沒有填滿塑料或注塑過程缺少某些細節(jié)。可能出現(xiàn)問題的原因：(1).塑料制品廠在生產(chǎn)過程中注塑速度不足。(2).塑料短缺。(3).螺桿在行程結束處沒留下螺桿墊料。(4).運行時間變化。(5).射料缸溫度太低。(6).注塑壓力不足。(7).射嘴部分

什么是注塑溫度？如何解釋？

注塑溫度是影響注塑壓力的重要因素。注塑機料筒有5~6個加熱段，每種原料都有其合適的加工溫度(詳細的加工溫度可以參閱材料供應商提供的數(shù)據(jù))。 注塑溫度必須控制在一定的范圍內(nèi)。溫度太低，熔料塑化不良，影響成型件的質(zhì)量，增加工藝難度;溫度太高，原料容易分解。在實際的注塑成
